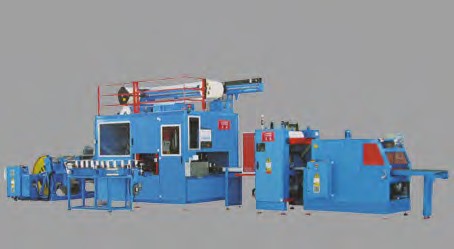

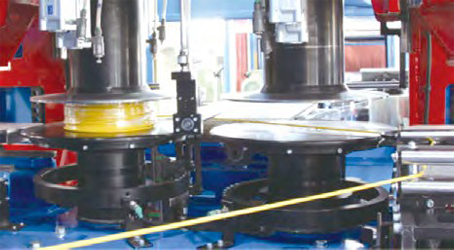

雙頭自動成圈 / 收線以及伸縮包帶裝置

? 線圈線纜長度精確度 +/- %0.15

? 提高了成纜功能

? 線圈外徑和高度靈活

? 電纜絕緣測試和塊狀檢測器 ( 選配 )

? 西門子 SIMOTION 集成自動化技術

ACP-1600 馬達放線

? 上限卷軸直徑：1600mm

? 下限卷軸直徑： 630mm

? 上限卷軸重量：3 噸

ACP-800 伸縮膜裝置

? 長使用壽命的熱膜裁切裝置

? 較小的能耗

? 在伸縮爐里提高了空氣的分散，獲得較好的伸縮質量

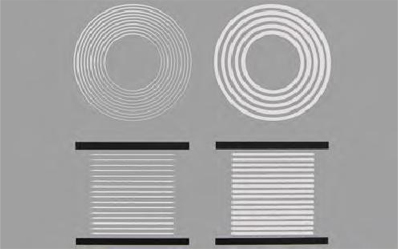

適用線圈尺寸

? 線圈外徑：下限 210mm，上限 400mm

? 線圈內徑：150 mm

? 線圈高度：30-190 mm

適用線軸尺寸

? 線軸外徑：下限 160 mm，上限 230mm

? 線軸外徑：150 mm

? 線軸高度：50-250 mm

? 線軸材料：紙板，金屬或塑料

氣動控制臥式儲線器

? 儲線容量大約為 60 米

? 精確張力控制

? 緊湊設計

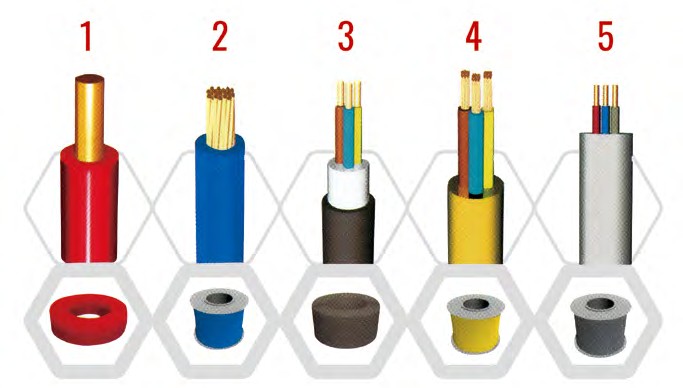

1. 剛性柔性或多股絕緣絞合的單芯線成圈使用的橫截面為 1.5 mm² - 6 mm²

2. 柔性或剛性多芯電纜成圈使用的橫截面為 2 x 0.75 mm² - 4 x 2.5 mm²

3. 剛性，柔性或多股絞合的絕緣單芯線線軸的橫截面為 1.5 mm² - 6 mm²

4. 扁平成對線橫截面為 2 x 1+1 mm² - 2 x 4+2.5 mm²

5. 扁平成對線的橫截面為 2 x 1+1 mm² - 2 x 4+2.5 mm²

重要！

電纜固定到線軸或線圈上，ACP-240H 不需要使用特殊帶膠的彈性聚乙烯膜。

ACP-240 使用標準的聚乙烯拉伸膜：寬度 60mm， 厚度 20-22 微米，長度大約 80-100 米每卷，

用來固定線圈。

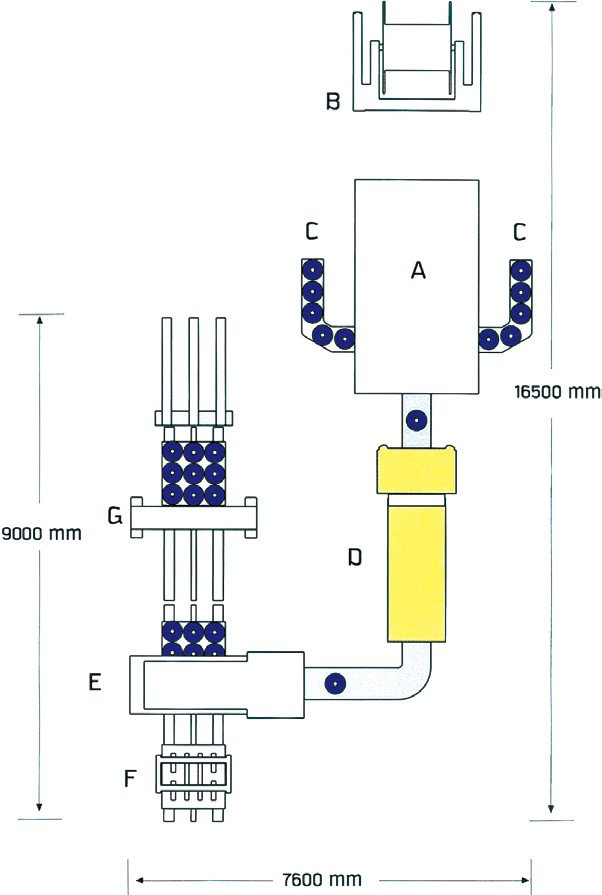

A. 雙機頭成圈 / 成軸裝置

B. 馬達放線裝置

C. 空軸進給輸送機

D. 伸縮膜裝置

選配部分

E. 線圈 / 線軸堆疊裝置

F. 空托盤庫

G.托盤伸縮包帶裝置
