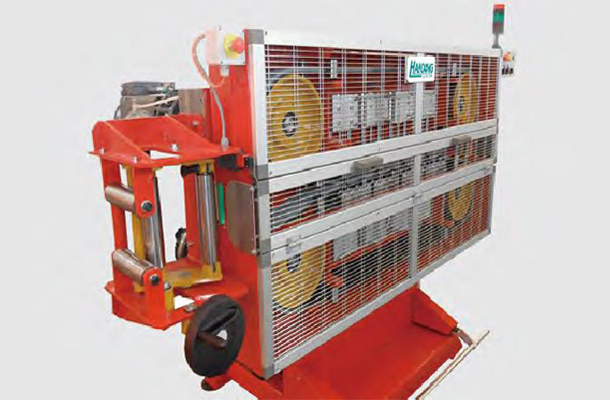

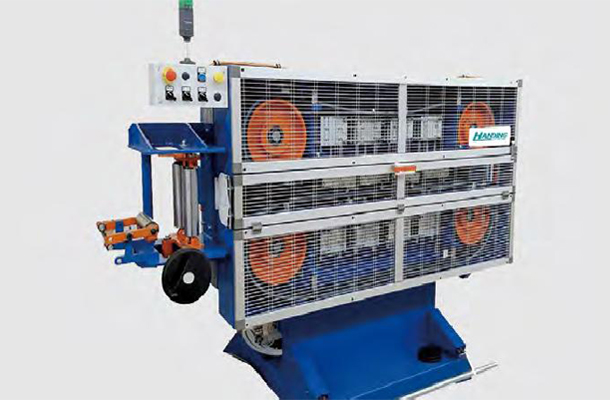

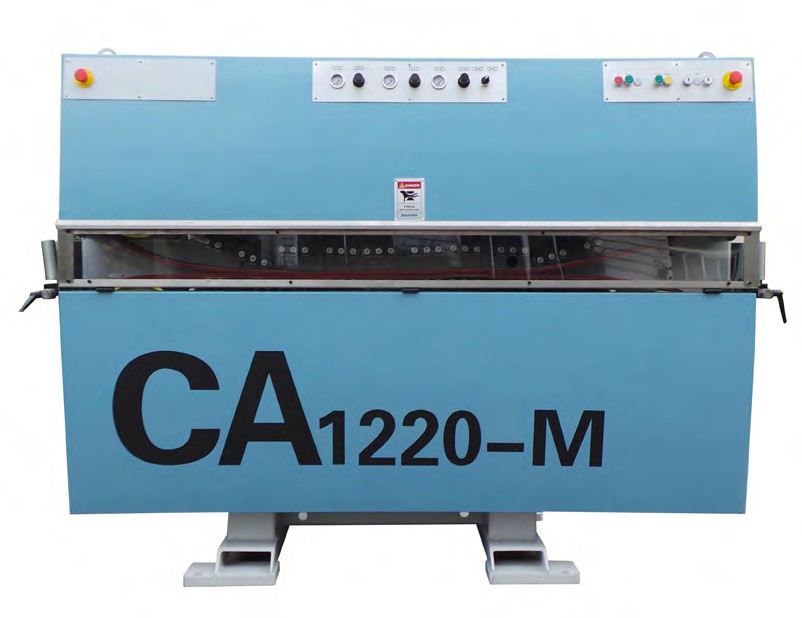

CA-M 履帶牽引機
?
BA-PC 履帶式牽引機的機架采用厚網板折彎而成。結構強度大，外形美觀。動力系統采用四個檔位，以適合不同生產場合的需要。采用歐式薄壁氣缸，外形美觀，工作可靠。
設備用途 :
主要供各種線纜生產線作單機或前后雙牽引使用。
結構特點
? 整體機架采用優質鋼板經折彎后焊接加工而成， 外觀新穎
? 設備采用電機-- 変速箱-- 減速箱-- 上下斜齒輪-- 履輪的硬傳動結構，傳動平穩，承載能力大，維護方便。
? 全系列有 200kg-15000kg 十余個規格，有 4 直流電機或變頻電機二種調速結構供用戶選擇。
? 設有電子計米器，能及時顯示生產線速度和計米長度。
? 備有地軸傳動結構，供用戶在成纜、鎧裝、銅帶屏蔽及繞包生產線上配套使用。
? 張力牽引機采用磁粉張力控制，用于絕緣及護套擠出生產線作前牽引使用，張力在線瞬時可調。防止線纜擠出后在水槽中的
? 又有效地解決了同步問題和放線張力不勻對線徑的影響。
? 小型牽引機設有整體移動或上機架移動結枃，方便用戶在特殊工藝中使用，并有效提高履帶的重復使用壽命。
型號規格 | CA500-M | CA800-M | CA1250-M | CA1600-M | CA2000-M | CA2500-M | CA3200-M | CA4000-M | CA5000-M | CA6000-M | CA10000-M | CA15000-M |
線纜通過外徑（mm) | 5-40 | 8-60 | 10-80 | 15-100 | 20-120 | 20-130 | 25-150 | 30-180 | 50-200 | 60-200 | 80-300 | 80-300 |
牽引力上限 (kg) | 500 | 800 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6000 | 1000 | 1500 |
牽引速度 (m/min) | 150-300 | |||||||||||
履帶接觸長度 (mm) | 750 | 1200 | 1500 | 1900 | 2100 | 2400 | 2700 | 2900 | 3250 | 3600 | 4800 | 5000 |
履帶寬度 (mm) | 80 | 100 | 120 | 120 | 135 | 140 | 145 | 165 | 165 | 170 | 240 | 180x2 |
氣缸對數（對） | 3 | 5 | 5 | 6 | 7 | 8 | 9 | 9 | 10 | 11 | 14 | 14?14 |
電機功率 (kw) | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 18.5 | 22 | 30 | 37 | 55 |
電機轉速 (rpm) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
設備中間高度 (mm) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1350 |
機器尺寸 (mm) (L×W×H) | 1800x1000 x1600 | 2500x1150 x1650 | 2750x1150 x1700 | 3100x1150 x1700 | 3450x1200 x1750 | 3800x1200 x1750 | 4500x1280 x1820 | 4600x1300 x1900 | 5000x1350 x1950 | 5350x1400 x1950 | 7400x1630 x2100 | 7500x2800 x2200 |
